У свету штанцања и обликовања, бушилица је једна од најкритичнијих компоненти које се често занемарују. Као део који директно додирује материјал да би га одвојио или пластично деформисао,стандардни бушење калупаПерформансе директно одређују квалитет производа, ефикасност производње и трошкове алата. Без обзира да ли користите линију за штанцање велике брзине или операцију прецизног обликовања, разумевање практичних аспеката стандардних штанцања — од избора материјала до дисциплине одржавања — је од суштинског значаја за оптимизацију вашег производног процеса.

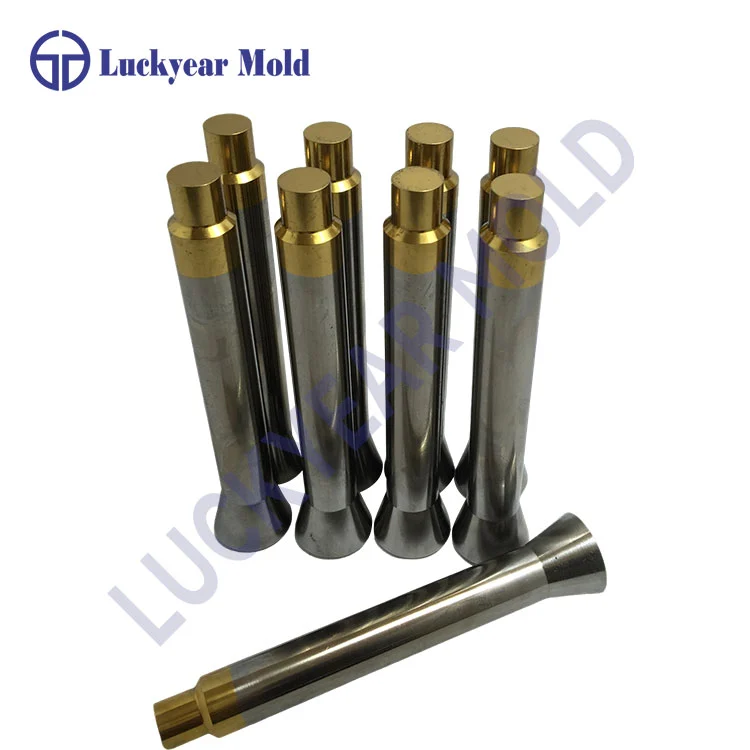

Стандардни пробој за калуп, такође познат као игла за пробијање, штанцање или једноставно бушилица, је метална компонента уграђена у матрицу за штанцање која обавља континуиране операције пробијања, слепљивања или формирања. Ради у комбинацији са матрицом за одвајање или обликовање материјала радног предмета у жељени производ или полупроизвод.
Стандардни ударци долазе у различитим конфигурацијама да одговарају различитим применама. Уобичајени типови укључују стандардне ударце Т-типа, стандардне ударце Б-типа, вођене ударце, под-матрице и ударце за формирање. Оно што печат чини „стандардним“ јесте то што су његове димензије и спецификације у складу са утврђеним међународним стандардима као што су ИСО, ДИН, ЈИС, ХАСЦО, ДМЕ или МИСУМИ, обезбеђујући заменљивост и предвидљиве перформансе.
Избор материјала за бушење директно утиче на век трајања алата, отпорност на хабање и цену. Ево материјала који се најчешће користе:
| Материјал | Кључна својства | Типична примена |
|---|---|---|
| Легирани алатни челик | Добра отпорност на хабање, исплатива | Опште штанцање, материјали ниске до средње чврстоће |
| Брзорезни челик | Висока тврдоћа, отпорност на топлоту, идеална за брзо штанцање | Брза производња, тањи материјали |
| Тунгстен Царбиде | Изузетно висока тврдоћа, одлична отпорност на хабање | Производња великог обима, абразивни материјали, велика ударна оптерећења |
| Металургија праха челици | Уједначена структура, врхунска жилавост и отпорност на хабање | Захтевне примене, дуготрајна производња |
Да би се продужио животни век ударца, често се примењују површински третмани:
ТиН – златне боје, пружа одличну отпорност на хабањеСтандардни ударци се производе са уским толеранцијама. Стандардни пробој квалитета обично постиже:
Толеранција пречника: ±0,001 мм до ±0,002 мм
Концентричност: Унутар 0,002 мм
Заобљеност: Унутар 0,003 мм
Храпавост површине: Ра 0,04 до Ра 0,4
Избор треба да буде заснован на специфичним захтевима ваше апликације. Узмите у обзир ове факторе:
Материјал штанца мора да одговара материјалу радног предмета. За меке материјале попут алуминијума или меког челика, легирани алатни челик може бити довољан. За нерђајући челик или легуре високе чврстоће препоручује се брзорезни челик или карбид.
Стандардни ударци треба да буду у складу са признатим стандардима за заменљивост:
ИСО 8020 – Међународни стандард за ударцеОбратите пажњу на пречник радног дела, димензије инсталационог дела и укупну дужину. Они морају одговарати спецификацијама вашег сета калупа.
Пристајање између пробоја и матрице је одлучујући фактор у квалитету штанцања. Одговарајући размак осигурава чисто стрижење, минимизира стварање неравнина и продужава век алата.
| Чишћење | Ефекат |
|---|---|
| Превелика | Тешке неравнине, грубо сечене ивице, изобличење материјала |
| Премала | Прекомерно хабање алата, повећана тонажа, ризик од лома ударца |
| Оптимал | Чисто стрижење, минимално неравнине, уравнотежен век трајања алата |
Генерално, пречник пробијача треба да буде нешто мањи од отвора матрице да би се омогућио правилан зазор. Постизање и одржавање овог уклапања захтева прецизну производњу и редовно праћење.
Правилна инсталација осигурава да перфорација ради како је пројектована:
Проверите поравнање: Уверите се да су пробој и матрица концентрични да бисте избегли бочно оптерећење.
Проверите држање: Користите одговарајући држач и уверите се да је пробој добро причвршћен.
Потврдите размак: Проверите да ли је зазор од ударца до матрице у наведеном опсегу.
Проверите подмазивање: Нанесите одговарајуће мазиво да бисте смањили трење и накупљање топлоте.
Ударци првенствено не успевају кроз два механизма: хабање и лом.
| Фаилуре Моде | Знакови | Превенција |
|---|---|---|
| Хабање / заокруживање ивица | Повећана неравнина, смањена површина смицања, пораст тонаже | Редовни преглед, благовремено поновно оштрење |
| Прелом / лом | Изненадни квар, видљиве пукотине | Избегавајте преоптерећење, одржавајте правилан зазор, користите исправан материјал |
| Деформација / савијање | Трајно изобличење | Смањите тонажу; обезбедити одговарајућу тврдоћу материјала |
Једна од најчешћих грешака у одржавању пробоја је чекање док делови не покажу видљиве неравнине пре него што предузмете акцију. У тренутку када су неравнине видљиве, ивица ударца је већ развила значајан радијус и оштећења су се гомилала сатима.
Размотрите овај сценарио из стварног света: ако уклоните ударац за поновно оштрење уз минимално хабање, уклањање је мало. Али ако сачекате док вас неравнине натерају да делујете, хабање је можда постало много значајније. Чишћење те ивице троши много више века трајања алата у једном реактивном циклусу него што би било изгубљено проактивним одржавањем.
| Фреквенција | Задатак |
|---|---|
| После сваког трчања | Очистите површину ударца; уклоните остатке и остатке мазива |
| Даили | Прегледајте да ли има видљивог хабања, заобљења ивица или пукотина |
| По броју циклуса | Поново изоштрите на основу броја потеза |
| По потреби | Дебурр; применити мазиво; проверите димензије |
Мале ударце треба чешће прегледати због већег површинског притиска и брже акумулације топлоте. Већи ударци могу да се продуже на дуже интервале под контролисаним условима.
Видљиво заокруживање ивица
Повећање потребне тонаже у односу на основну линију
Смањен проценат површине смицања на штанцаним деловима
Делови који показују недоследан квалитет или померање димензија
Стандардни бушотини се користе у готово свим производним секторима:
| Индустрија | Апликација |
|---|---|
| Аутомотиве | Штанцање панела каросерије, компоненти шасије, украсних делова |
| Електроника | Пробијање прикључака конектора, оловних оквира, заштитне конзерве |
| Медицински | Формирање хируршких инструмената, кућишта уређаја |
| Ваздухопловство | Прецизно штанцање конструктивних компоненти |
| Роба широке потрошње | Панели уређаја, компоненте за паковање, хардвер |
| Производња калупа | Компоненте калупа за бризгање пластике, делови за ливење под притиском |
Практична вредност стандардног штанца за калупе превазилази његову набавну цену. Узмите у обзир ове факторе трошкова:
Почетна цена: Материали вишег квалитета имају већу претходну цену, али дужи животни век.Економска слатка тачка није нужно најјефтинији ударац, нити најскупљи – то је онај који доноси најнижу укупну цену по жигосаном делу током свог пуног животног циклуса.
Тхестандардни бушење калупаможе бити мала компонента у процесу штанцања, али њен утицај на продуктивност, квалитет и цену је огроман. Практични успех почиње одабиром правог материјала и конфигурације за вашу примену, наставља се кроз правилну инсталацију и управљање зазором, и кулминира дисциплинованим одржавањем – не чекајући видљиви квар, већ деловањем на основу измереног хабања и броја циклуса. Када приступите својим ударцима са размишљањем процесног инжењера, фокусирајући се на геометрију, науку о материјалима и физику хабања, претварате потрошни део у поуздан производни производ.
